Verschleissfreie Drehmomentübertragung mit Wirbelstromtechnik
Die Wirbelstromkupplung nutzt induzierte Ströme in einem leitfähigen Material zur Übertragung von Drehmoment. Sie ermöglicht eine kontaktlose, verschleißfreie Kraftübertragung und eignet sich besonders für dynamische Anwendungen mit häufigen Lastwechseln – beispielsweise in Förderanlagen, Prüfständen oder Antriebssystemen mit hohen Anforderungen an Lebensdauer und Wartungsfreiheit.
Wir entwickeln und fabrizieren Kupplungen nach Ihren Bedürfnissen.
Wirbelstromkupplung / Bremse
Schematischer Aufbau
Technische Beschreibung

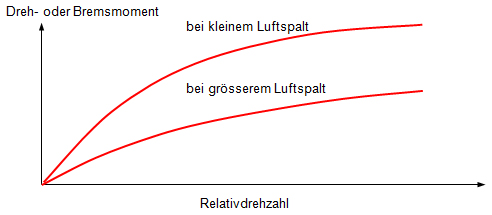

Bei Wirbelstromkupplungen oder Bremsen steht ein mehrpolig magnetisierter Magnet einer Aluminium- oder Kupferscheibe gegenüber die mit einer Eisenscheibe gleichen Durchmessers verbunden ist. Das Dreh- oder Bremsmoment ist abhängig von der masslichen Auslegung, dem Magnetwerkstoff, der Polzahl, dem Luftspalt und der Relativdrehzahl. Je höher die Geschwindigkeit, umso höher ist das übertragene Dreh- oder Bremsmoment. Falls erforderlich, ist eine leichte Regelbarkeit des Momentes durch axiales Verschieben, d. h. durch Veränderung des Luftspaltes und damit des Nutzflusses möglich. Da sich Wirbelstromkupplungen und Bremsen infolge der Ausbildung von Wirbelströmen mit wachsender Geschwindigkeit stark erwärmen, fallen die Werte des erzielbaren Dreh- oder Bremsmomentes je nach erreichter Temperatur stark ab.
