Kompakte Kupplungslösung für drehmomentbegrenzte Antriebe
Die Zentraldrehkupplung nutzt Magnetkraft zur Übertragung von Drehmomenten zwischen zwei rotierenden Komponenten. Sie ermöglicht eine kontaktlose, verschleißfreie Kraftübertragung und schützt mechanische Systeme vor Überlast. Besonders geeignet für präzise und empfindliche Antriebssysteme in der Automatisierung, Medizintechnik oder Feinmechanik.
Wir entwickeln und fabrizieren Kupplungen nach Ihren Bedürfnissen.
Zentraldrehkupplung

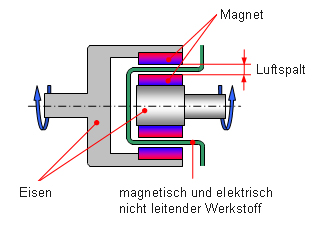

Schematischer Aufbau
Technische Beschreibung

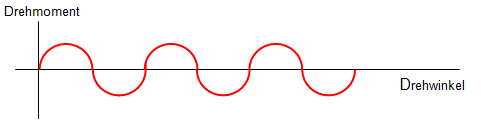

Bei Zentraldrehkupplungen laufen zwei Magnete (Systeme) ineinander. Das Drehmoment ist abhängig von der masslichen Auslegung, dem Magnetwerkstoff, der Polzahl und dem Luftspalt. Der Luftspalt (Abstand zwischen den Magneten) sollte so gering wie möglich gehalten werden, um ein möglichst grosses Drehmoment zu erreichen. Die Trennwand sollte aus magnetisch nicht leitendem Material sein. Sie sollte auch elektrisch schlecht leiten, um bei hohen Drehzahlen keine störenden Einflüsse durch Wirbelstrom zu erzeugen. Die Anlaufgeschwindigkeit sollte so gewählt werden, dass ein Überspringen der Magnetpole vermieden wird. Das Drehmoment ist bei allen Geschwindigkeiten gleich gross.

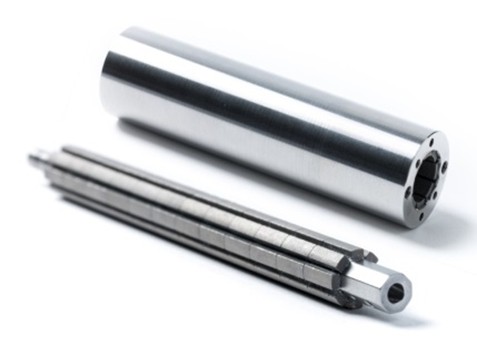

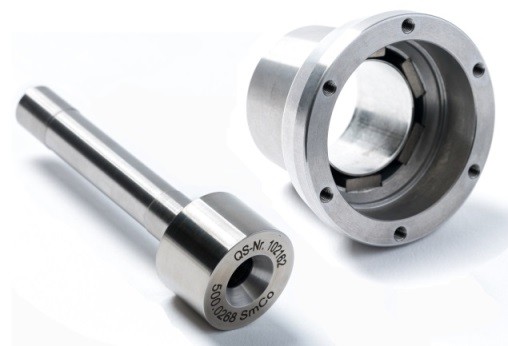

Kundenbeispiele
 |
 |
